5 基本建設及技術改造2004 年熱作機械行業完成固定資產基建投資為 301 萬元, 主要用于生產廠房的建設;完成技術改造項目經費 92 萬元要造價是在箱體上, 其控制電路的造價是很低的。所以,因元器件損壞而不能使用恒溫干燥箱,顯然是資金的極大浪費。鑒于此,當這些元器件損壞而又購不到新器件時, 可采用容易購買到的雙向可控硅等元器件組成新的控制電路。
1 含電子管的恒溫干燥箱電路
以前生產的恒溫干燥箱中 ,許多產品的控制電路都包含了電子管。如上海第二五金廠生產的 101 型、南京**醫療器械廠生產
的 NXG101 - Ⅰ(202 - Ⅰ)型、NXG101 - Ⅲ
(202 - Ⅲ)型等恒溫干燥箱?，F(xiàn)以南京**
醫療器械廠生產的 NXG101 - Ⅰ(202 - Ⅰ)

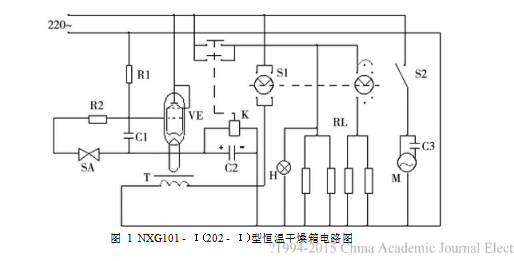

型恒溫干燥箱為例 ,其控制電路圖如圖 1 所示,元器件組成如表 1 所示。
因控制電路中的元器件較多 ,故引發設備損壞的因素也就相對較多。而 522 型直流
繼電器、6P1 或 6P14 電子管等元器件在很多地方較難購置。因而 , 有必要采用常用的電子元器件設計新的控制電路。
2 采用可控硅的控制電路

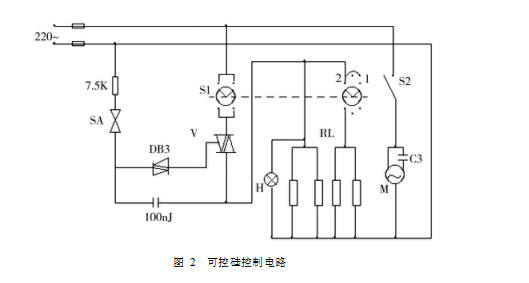

可控硅,也叫晶閘管 ,是一種常用的電子元件 ,當含電子管的恒溫干燥箱其電子管等元器件損壞時 ,便可采用市面上容易購買到的雙向可控硅等元件組成新的電路。在盡量保持原電路的前提下, 其新電路設計如圖 2 所示。從圖 2 可看出 ,新電路元件少,控制電路簡單,價格相對便宜, 且安全可靠。另外,
|
BTA26. 600B 型雙向可控硅。并且使用雙向 |
|
可控硅時應判別其三個引腳:陽極 T1 、陽極 |
|
T2 和控制極 G , 其觸發信號必須加在 G 與 |
T1 之間 。另外, 若恒溫干燥箱的加熱功率較
|
大且雙向可控硅不帶散熱片時 , 則應加裝一 |
|
組散熱片 ,以幫助其散熱。圖 2 中的 DB3 為 |
|
雙向觸發二極管 , 7. 5K 的電阻宜選用 1 W |
|
金屬膜電阻。 |
|
|
|
|
